日頃、弊社製品をご愛顧いただき、ありがとうございます。
混合機VM-2をご使用いただいているエンドユーザー様が、今後の特注対応への検討材料として缶体の構成と寸法のお問い合わせをいただくことがあります。
ここでは、混合機VM-2のガラス製缶体とSUS製缶体の構成と蓋の寸法をご案内いたします。

混合機VM-2用缶体の構成

弊社製の混合機VM-2では、１つの架台でガラス製缶体とSUS製缶体の両方がご使用いただけます。またそれぞれ缶体容量（仕込量）の異なる缶体をお選び頂き、ご使用状況に合わせて、エンドユーザー様ご自身で交換が可能です。

ガラス製缶体の構成

ガラス製缶体では、缶体容量（仕込量）として6種類（50mL～1,000mL）を標準品としてご用意しています。

全ての缶体容量（仕込量）のガラス製缶体の構成は、上記の図に示す通り、缶体本体（ガラス製）x1、蓋取付金具（金属製）x２、蓋（ガラス製）x2で構成されており、蓋オーリングは使用しません。

なお、VM-2架台でガラス製缶体を使用する場合は、別途、【40】VM-2ガラス製缶体用キットが必要になります。

SUS製缶体の構成

SUS製缶体では、缶体容量（仕込量）として7種類（50mL～2,000mL）を標準品としてご用意しています。

全ての缶体容量（仕込量）のSUS製缶体の構成は、上記の図に示す通り、缶体本体（SUS製）x1、蓋取付金具（金属製）x２、蓋（透明アクリル製）x2、および蓋オーリング（シリコン製）x2で構成されております。

VM-2架台でSUS製缶体を使用する場合は、ガラス製缶体使用時のような専用キットは不要です。

混合機VM-2用缶体用蓋の寸法

混合機VM-2で使用可能なガラス製缶体とSUS製缶体の蓋はそれぞれ形状も異なり、寸法も異なります。

また、SUS製缶体の場合は蓋オーリングも必要となります。

ガラス製缶体用蓋の寸法

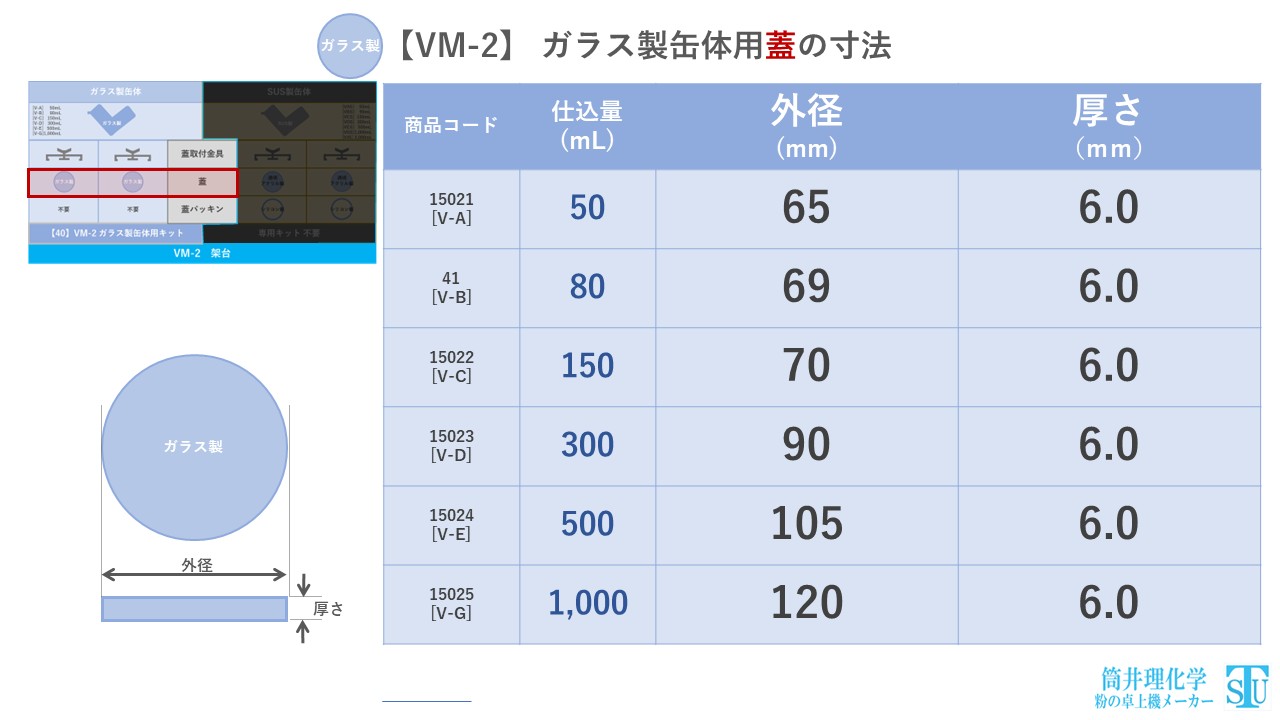

ガラス製缶体用の蓋（ガラス製）の形状と寸法は上の図の通りです。
蓋の形状は6種類すべて平板の円盤状ですが、蓋の寸法は仕込量（缶体容量）によって異なります。ただし、厚さは仕込量（缶体容量）にすべてにおいて共通しています。

＜ガラス製缶体用蓋の寸法＞
仕込量 50mL：外径65mm・厚さ6.0mm
仕込量 80mL：外径69mm・厚さ6.0mm
仕込量 150mL：外径70mm・厚さ6.0mm
仕込量 300mL：外径90mm・厚さ6.0mm
仕込量 500mL：外径105mm・厚さ6.0mm
仕込量1,000mL：外径120mm・厚さ6.0mm

SUS製缶体用蓋の寸法

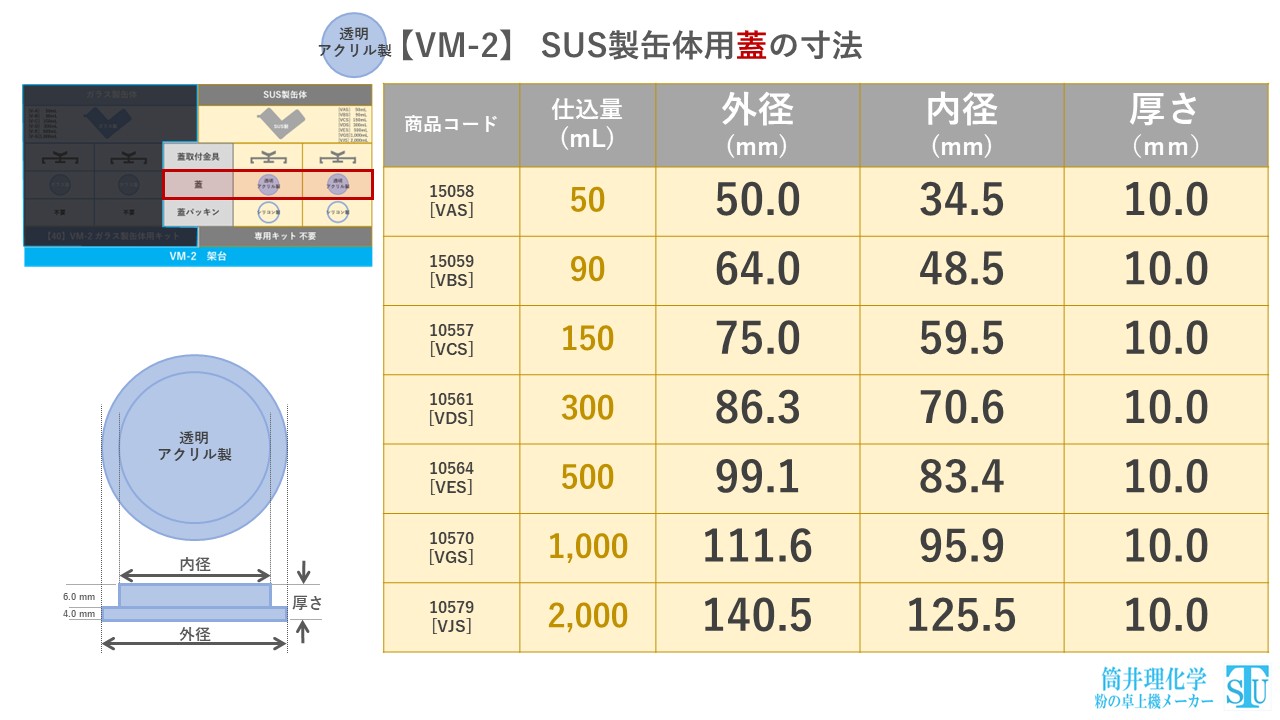

SUS製缶体用の蓋（透明アクリル製）の形状と寸法は上の図の通りです。
蓋の形状はガラス製缶体用とは異なり、7種類すべて凹凸のある円盤状で、蓋の寸法は仕込量（缶体容量）によって異なります。ただし、厚さは仕込量（缶体容量）にすべてにおいて共通しています。

＜SUS製缶体用蓋の寸法＞
仕込量 50mL：外径50.0mm・内径34.5mm・厚さ10.0mm
仕込量 90mL：外径64.0mm・内径48.5mm・厚さ10.0mm
仕込量 150mL：外径75.0mm・内径59.5mm・厚さ10.0mm
仕込量 300mL：外径86.3mm・内径70.6mm・厚さ10.0mm
仕込量 500mL：外径99.1mm・内径83.4mm・厚さ10.0mm
仕込量 1,000mL：外径111.6mm・内径95.9mm・厚さ10.0mm
仕込量 2,000mL：外径140.5mm・内径125.5mm・厚さ10.0mm

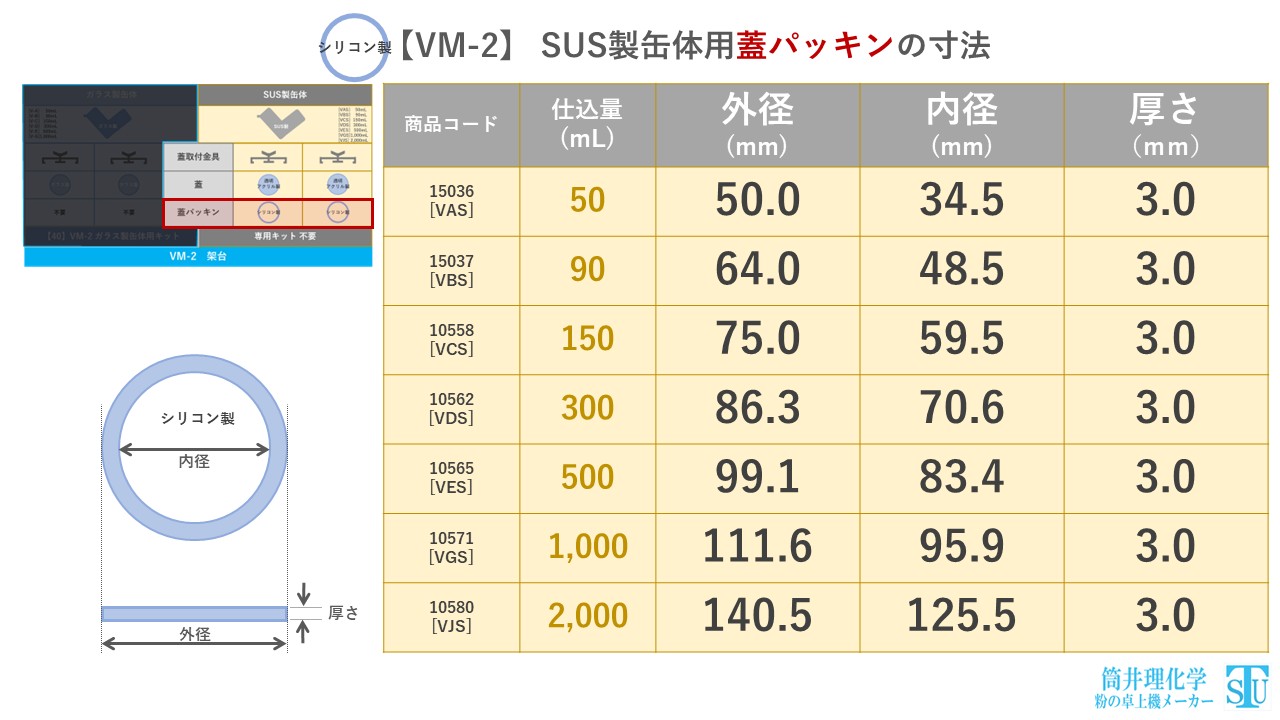

SUS製缶体用蓋オーリングの寸法

SUS製缶体用では、ガラス製缶体と異なり、蓋オーリング（シリコン製）が必要になります。
蓋オーリングの形状は、7種類すべて平板のリング状で、蓋オーリングの寸法は仕込量（缶体容量）によって異なります。ただし、厚さは仕込量（缶体容量）にすべてにおいて共通しています。

SUS製缶体用蓋オーリングの寸法は、SUS製缶体用蓋の寸法と照らし合わせると、厚さは異なりますが、外径と内径の値は一致していることがお分かりいただけると思います。

＜SUS製缶体用蓋オーリングの寸法＞
仕込量 50mL：外径50.0mm・内径34.5mm・厚さ3.0mm
仕込量 90mL：外径64.0mm・内径48.5mm・厚さ3.0mm
仕込量 150mL：外径75.0mm・内径59.5mm・厚さ3.0mm
仕込量 300mL：外径86.3mm・内径70.6mm・厚さ3.0mm
仕込量 500mL：外径99.1mm・内径83.4mm・厚さ3.0mm
仕込量 1,000mL：外径111.6mm・内径95.9mm・厚さ3.0mm
仕込量 2,000mL：外径140.5mm・内径125.5mm・厚さ3.0mm
